351590-2 CDP 85 - 1x230V WCC
Скачать инструкцию по монтажу и эксплуатации Dantherm CDP 85 WCC - CDP-85-135-175
Скачать техпаспорт CDP 85 WCC - CDP 85 - 1x230V wcc
Описание Dantherm CDP 85 WCC
Электронное управление с использованием внешнего гигростата и термостата. Возможность подключения дистанционного мониторинга неисправностей.
Осушитель оборудован водоохлаждаемым конденсатором, позволяющим использовать избыточное тепло для подогрева воды, а не воздуха. Осушители с водоохлаждаемым конденсатором снабжены патрубками диаметром 15 мм. К патрубкам с помощью хомутов подсоединяются трубы РЕХ из сшитого полиэтилена.
Высокопроизводительные канальные осушители воздуха для плавательных бассейнов. Осушители CDP в канальном исполнении предназначены для больших частных бассейнов, коммерческих бассейнов и спа-центров, раздевалок, складов, производственных помещений и архивов.
Модели CDP 85, 135 и 175, устанавливаемые в венткамере и работающие в режиме рециркуляции с притоком свежего воздуха (до 15%), могут использоваться для решения комплексных задач, связанных с вентиляцией и осушением.
Три типоразмера осушителей, подключаемых к системе воздуховодов, охватывают производительность от 88 до 170 литров в сутки (30°C/ 60% RH).
| Осушители воздуха для бассейнов | CDP 85 wcc | CDP 135 wcc | CDP 175 wcc |
| в исполнении для установки в техническом помещении | |||
| Рабочий диапазон температур, °C | 15-38 | ||
| Рабочий диапазон относительной влажности (RH), % | 40-100 | ||
| Производительность по осушению | 88 | 155 | 170 |
| при 30 °C/60 % RH (л/сутки) | |||
| Производительность по воздуху, м³/ч | 1500 | 2500 | 3600 |
| Электрическое питание (В/Гц) | 1x230V;50 Hz | 1x230V;50 Hz / 3x400V;50 Hz | 3x 400V;50 Hz |
| Максимальный потребляемый ток, А | 8,8 | 16,1*/5,7** | 9,1 |
| Максимальная потребляемая мощность при 30 °C/60 % RH, кВт | 1,4 | 2,8 | 3,2 |
| Хладагент: тип/количество, кг | R454C/1,2 | R454C/1,5 | R454C/1,7 |
| Уровень звукового давления на расстоянии 1 м, дБ(А) | 58 | 60 | 63 |
| Масса, кг | 130 | 160 | 190 |
| Фильтр | EU 3 | EU 3 | EU 3 |
| Степень защиты | IPX4 | IPX4 | IPX4 |
| Габаритные размеры (В x Ш x Г), мм | 650 x 1155 x 725 | 850 x 1300 x 900 | 975 x 1400 x 1010 |
| Гарантия | 36 месяцев | 36 месяцев | 36 месяцев |
| Страна производства | Дания | Дания | Дания |
| *1x230В, **3x400В | |||
Особенности и преимущества осушителей воздуха для бассейнов Dantherm:
- Легкие и компактные блоки
- Практически бесшумные
- Максимально низкое энергопотребление
- Высочайшая осушающая способность
- Встроенные электронные гигростат и термостат
- Связь BMS (Modbus)
- USB-порт для подключения к программному обеспечению PC Tool
- Сигнал управления дополнительным вытяжным вентилятором
- Возможность беспроводного дистанционного управления
- Дополнительные встраиваемые электрические или водяные нагреватели
Осушители воздуха компании Dantherm серии CDP для крытых бассейнов обладают великолепным функционалом, расширенными возможностями по осушению, до мелочей продуманной конструкцией и очень низкими шумовыми показателями. Агрегат рассчитаны на эксплуатацию в различных агрессивных средах, поэтому характеризуются прекрасной антикоррозионной защитой: все металлические части, как внешние, так и внутренние, покрыты специальной порошковой краской. Важной отличительной особенностью оборудования Dantherm является то, что покрытие специальной порошковой краской металла осуществляется не на листы металла, а на готовое изделие уже после проведение всех производственных( изгибы, заломы, сверление, сборка) процессов, для избежания микротрещин. Данная технология дорогостоящая, но она даёт 100% защиту от коррозии на десятилетия.
Принцип действия осушителя Осушитель CDP 85/135/175 работает по принципу конденсации. С помощью вентилятора влажный воздух поступает в агрегат. При прохождении через испаритель воздух охлаждается до температуры ниже точки росы, а содержащаяся в нем влага конденсируется и дренируется. Осушенный воздух далее проходит через конденсатор, где он подогревается. Таким образом, в помещение снова поступает теплый сухой воздух. Благодаря многократному прохождению воздуха через осушитель уровень влажности в помещении снижается, обеспечивая быстрое осушение
Компрессор
Система автоматической защиты ограничивает время между запусками компрессора до 10 минут, при этом компрессор должен работать не менее 6 минут, а перед повторным запуском должен быть выключен не менее 4 минут. Система управления предусматривает также функцию задержки запуска компрессора, которая предотвращает мгновенный запуск компрессора при включении питания. Таймеры защищают компрессор от перегрузки, вызванной слишком частыми циклами запуска осушителя.
Вентилятор
Доступны три режима работы вентилятора: Сенсорный режим (Sense):
Когда осушитель находится в режиме ожидания, вентилятор будет включаться каждые 15 минут на 1 минуту, чтобы обеспечить циркуляцию воздуха в помещении, на основании показаний внутреннего датчика. Используется, если в помещении смонтированы длинные воздуховоды.
Непрерывный режим (Continuous): Вентилятор работает непрерывно, обеспечивая циркуляцию воздуха в помещении.
Прерывистый режим (Intermittent): Вентилятор работает только при активном режиме обогрева, охлаждения или осушения. Если в помещении смонтированы длинные воздуховоды возвратного воздуха, рекомендуется использование внешнего датчика относительной влажности/температуры в помещении
Реле высокого давления
Осушители оснащены реле высокого давления с ручным сбросом. Доступ к реле можно получить, открыв инспекционную дверцу с лицевой стороны осушителя, где расположена сенсорная панель управления. Обратите внимание, что в случае изменения стороны технического обслуживания невозможно переместить реле высокого давления. Для защиты системы реализована программная функция реле высокого/низкого давления. При срабатывании ошибки реле высокого/низкого давления система остановится на фиксированный период времени, прежде чем попытается вернуться к нормальной работе. Если ошибка реле высокого давления срабатывает 6 раз в течение часа, компрессор будет заблокирован от повторного запуска до выполнения ручного запуска пользователем. Ошибка реле высокого/низкого давления будет автоматически сброшена контроллером, за исключением того случая, когда она активирована 6 раз в течение часа, с последующим ручным запуском агрегата пользователем.
Клапаны Шредера
Агрегат оснащен сервисными клапанами Шредера на стороне низкого давления холодильного контура

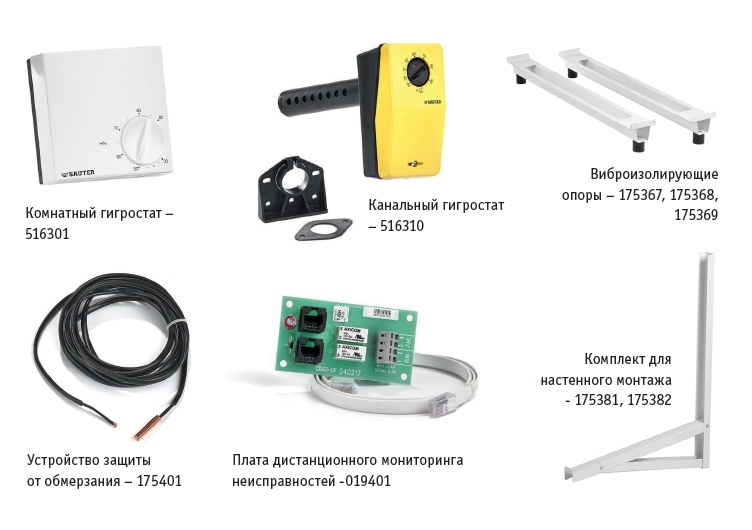

Опциональные устройства управления
- Внешний датчик относительной влажности/ температуры Возможно подключение в систему управления внешнего датчика относительной влажности/температуры воздуха, который устанавливается в осушаемом помещении или в приточном воздуховоде – (на воздухозаборнике). Датчик доступен к поставке в качестве аксессуара.
- Датчик точки росы В качестве датчика точки росы можно подключить внешний датчик температуры NTC. Этот датчик может быть размещен на любой холодной поверхности для предотвращения конденсации. Осушитель будет автоматически поддерживать точку росы ниже температуры холодной поверхности.
- Функция защиты от обмерзания
Функция защиты от обмерзания запускается, когда датчик испарителя регистрирует температуру ниже 5°C, система управления разрешает работу осушителя в течение последующих 30 минут. Если по истечении 30 минут датчик испарителя по-прежнему регистрирует температуру ниже 5°C, происходит останов компрессора, и вентилятор осуществляет подачу теплого комнатного воздуха на испаритель до тех пор, пока датчик испарителя не зарегистрирует температуру выше 5°C.
- Предотвращение обмерзания испарителя
Предотвращение ошибки реле высокого давления Скорость вентилятора регулируется автоматически, чтобы минимизировать обмерзание испарителя при низкой температуре окружающей среды. Когда температура на испарителе падает ниже 3°C, скорость вентилятора постепенно увеличивается до максимальной, чтобы повысить температуру испарителя и предотвратить его обмерзание. Когда температура на испарителе превышает 5°C, скорость вентилятора постепенно снижается до значения уставки. Скорость вентилятора регулируется автоматически, чтобы предотвратить срабатывание ошибки реле высокого давления по высокой температуре окружающей среды при работе на пониженной скорости вентилятора. Когда температура конденсатора опускается менее чем на 10°C ниже программной уставки реле высокого давления, скорость вентилятора автоматически увеличивается, чтобы предотвратить срабатывание ошибки реле высокого давления. Скорость вентилятора будет увеличиваться до максимальной. Если увеличение недостаточно, происходит срабатывание ошибки реле высокого давления, и агрегат автоматически остановится. См. описание «Ошибка реле высокого давления» (HP Error)
