Pioneer KFDI60GV/KONI60GV Nord-30
Скачать инструкцию по монтажу KFDI60GV/KONI60GV Nord-30 Pioneer - KFDI-GV_KONI-GV 2024
|
Модель
|
KFDI24GV/KONI24GV Nord-30 | KFDI36GV/ KONI36GV Nord-30 | KFDI48GV/ KONI48GV Nord-30 | KFDI48GV/ KONI48GY Nord-30 | KFDI60GV/ KONI60GV Nord-30 | KFDI60GV/ KONI60GY Nord-30 | ||
| Производительность | Охлаждение | кВт | 7.100 | 10.000 | 14.000 | 16.000 | ||
| Нагрев | кВт | 8.000 | 11.000 | 16.000 | 18.000 | |||
| EER/COP | 3,23 / 3,60 | 3,21 / 3,61 | 3,04 / 3,64 | 2,91 / 3,60 | ||||
| SEER/SCOP | 6,20 / 4,30 | 5,68 / 4,00 | 5,60 / 3,60 | 5,10 / 3,60 | ||||
| Электропитание | ф/В/Гц | 1/220-240/50 | 1/220-240/50 | 1/220-240/50 | 1/380-415/50 | 1/220-240/50 | 1/380-415/50 | |
| Потребляемая мощность | Охлаждение | кВт | 2.200 | 3.120 | 4.600 | 5.500 | ||
| Нагрев | кВт | 2.220 | 3.050 | 4.400 | 5.000 | |||
| Рабочий ток | Охлаждение | А | 10.окт | 14.30 | 22.00 | июл.30 | 25.00 | авг.30 |
| Нагрев | А | окт.20 | 14.00 | 21.00 | 7.00 | 22.80 | июл.60 | |

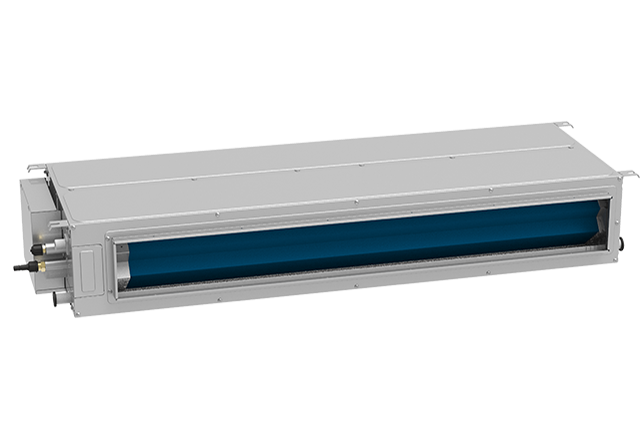

| Внутренний блок | KFDI24GV | KFDI36GV | KFDI48GV | KFDI60GV | ||||
| Объём рециркуляции воздуха (T/H/M/L)* | м3/ч | 1300/1200/1100/900 | 1800/1600/1400/1200 | 2200/2000/1800/1500 | 2800/2500/2200/1800 | |||
| Внешнее статическое давление | Па | 25 | 37 | 50.000 | 50.000 | |||
| Уровень звукового давления (мин/макс) | дБ(А) | 34 / 40 | 41 / 45 | 42 / 46 | 42 / 47 | |||

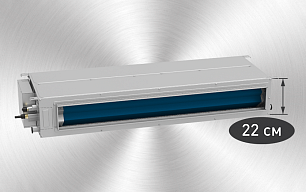

| Габариты блока | ШхВхГ | Мм | 900х260х655 | 900х260х655 | 1340х260х655 | 1400х300х700 | ||
| Габариты упаковки | ШхВхГ | Мм | 1115х320х772 | 1115х320х772 | 1568х323х770 | 1601х365х813 | ||
| Масса нетто/брутто | Кг | 29 / 33 | 30 / 34 | 43 / 49 | 53 / 60 | |||
| Наружный блок | KONI24GV Nord-30 | KONI36GV Nord-30 | KONI48GV Nord-30 | KONI48GY Nord-30 | KONI60GV Nord-30 | KONI60GY Nord-30 | ||
| Уровень звукового давления (макс) | дБ(А) | 58 | 58 | 59.000 | 60.000 | |||
| Габариты блока | ШхВхГ | Мм | 889х660х340 | 889х660х340 | 940х820х370 | 940х820х370 | ||
| Габариты упаковки | ШхВхГ | Мм | 1032х730х456 | 1032х730х456 | 1093х885х497 | 1093х885х497 | ||
| Масса нетто/брутто | Кг | 40 / 44 | 47 / 51 | 70 / 77 | 79 / 86 | 73 / 80 | 83 / 90 | |
| Марка компрессора | LANDA (GREE) | LANDA (GREE) | LANDA (GREE) | LANDA (GREE) | ||||
| Соединительные трубы | Газовая линия | Дюйм (мм) | 5/8" (15,88) | 5/8" (15,88) | 5/8" (15,88) | 5/8" (15,88) | ||
| Жидкостная линия | Дюйм (мм) | 3/8” (9,52) | 3/8” (9,52) | 3/8” (9,52) | 3/8” (9,52) | |||
| Максимальный перепад высот | м | 20 | 25 | 30.000 | 30.000 | |||
| Максимальная длина трубопровода | м | 30 | 30 | 75.000 | 75.000 | |||
| Марка хладагента | R32 | R32 | R32 | R32 | ||||
| Заводская заправка хладагента | кг | 01.янв | 01.май | 2.400 | 2.900 | |||
| Дополнительная заправка хладагентом | г/м | 16 (если трасса больше 7м) | 20 (если трасса больше 7м) | 35 (если трасса больше 9,5м) | 35 (если трасса больше 9,5м) | |||
| Диапазон рабочих температур | Охлаждение | °С | -30~48℃ | -30~48℃ | -30~48℃ | -30~48℃ | ||
| Нагрев | °С | -15~24℃ | -15~24℃ | -15~24℃ | -15~24℃ | |||
4-х скоростной вентилятор
Позволяет менять скорость вентилятора для достижения или поддержания заданной температуры и желаемого уровня шума
Возможность подмеса свежего воздуха
За счет подмеса свежего воздуха снижается концентрация углекислого газа и других вредных веществ, повышается влажность и увеличивается количество кислорода в воздухе.
Возможность установки зимнего комплекта
Есть возможность оснастить наружный блок низкотемпературным комплектом, что позволит расширить диапазон работы до -30/-40°С (в зависимости от выбранного комплекта).
Надежность
Все универсальные наружные блоки KONI оснащены современными компрессорами GREE со встроенной защитой от перегрева
Работа в зимнее время
Расширенный диапазон рабочих температур позволяет канальным кондиционерам Pioneer охлаждать и нагревать воздух в помещении уже при -15°С за окном. В зимнее время года, если теплообменник наружного блока покрывается инеем или на его поверхность попадает снег, необходима функция разморозки. Система I-defrosting определяет необходимость разморозки и запускает эту функцию только тогда, когда это действительно необходимо. Затраты на электроэнергию при работе в этом режиме сокращаются на 75%.
Гибкость проектирования
Длина магистрали может достигать 75 метров, а максимальный перепад высот – 30 метров в зависимости от типоразмера. Такие характеристики полупромышленного кондиционера позволяют более гибко подходить к проектированию.
